पीएलसी नियंत्रित कार्बोनेटेड शीतल पेय भरने की मशीन, सोडा बॉटलिंग उपकरण

पीएलसी नियंत्रित कार्बोनेटेड शीतल पेय भरने की मशीन, सोडा बॉटलिंग उपकरण

हमारे मशीन विवरण:

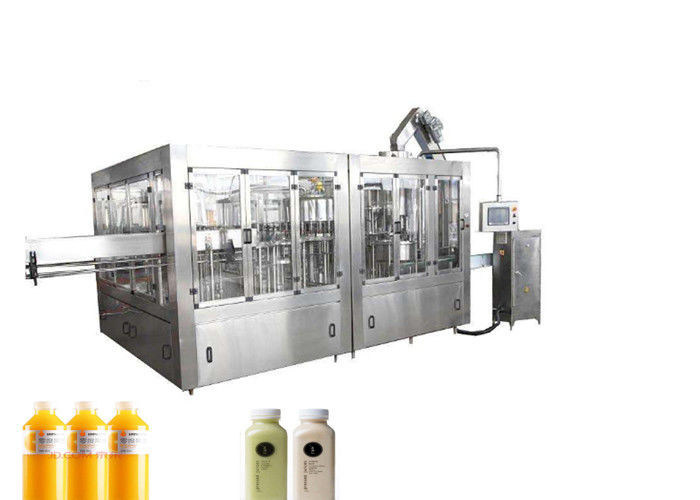

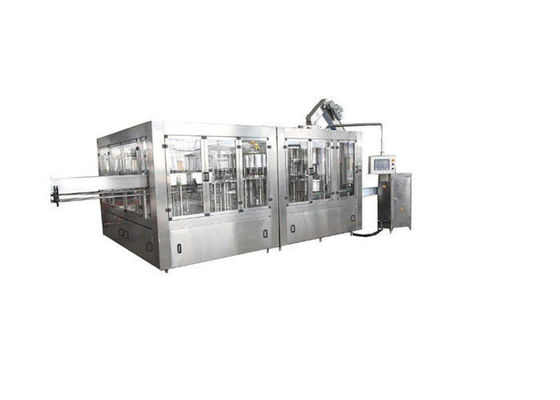

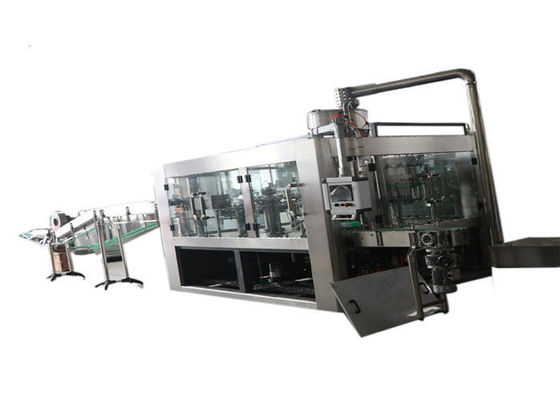

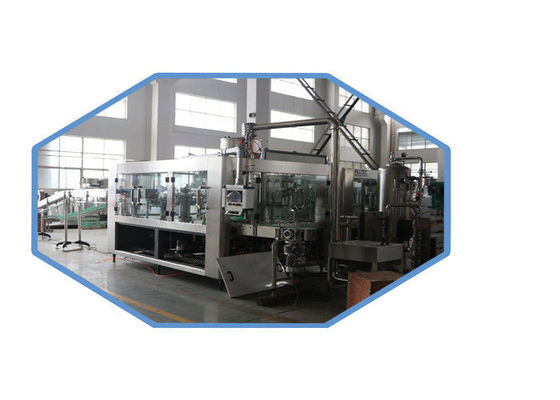

The mono-bloc machine is integrated with rinsing, filling and capping together; मोनो-ब्लॉक मशीन को एक साथ रिंसिंग, भरने और कैपिंग के साथ एकीकृत किया गया है; this product is used for carbonated drink packed in PET bottles; यह उत्पाद पीईटी बोतलों में पैक कार्बोनेटेड पेय के लिए उपयोग किया जाता है; The most advanced technology from Japan and Germany is employed in the design. जापान और जर्मनी से सबसे उन्नत तकनीक डिजाइन में कार्यरत है।

The bottle enters into the rinsing part of three-in-one machine through air conveyor. बोतल एयर कन्वेयर के माध्यम से तीन-इन-वन मशीन के rinsing भाग में प्रवेश करती है। The gripper installed on the rotary disk catches bottle and turns it over 180 degrees and makes the bottleneck face ground. रोटरी डिस्क पर स्थापित ग्रिपर बोतल को पकड़ता है और इसे 180 डिग्री से अधिक मोड़ देता है और अड़चन का सामना करता है। In the special rinsing area, the nozzle on the gripper sprays water to rinse bottle in wall. विशेष rinsing क्षेत्र में, ग्रिपर पर नोजल दीवार में बोतल को कुल्ला करने के लिए पानी छिड़कता है।

After rinsing and draining, the bottle turns over 180 degrees along the guide rail and make the bottleneck faces sky. रिंसिंग और ड्रेनिंग के बाद, बोतल गाइड रेल के साथ 180 डिग्री पर मुड़ जाती है और टोंटी को आकाश बना देती है। Then rinsed bottle is transferred to the filling part through poking bottle star-wheel. फिर रिंसिंग बोतल को पोकिंग बॉटल स्टार-व्हील के जरिए फिलिंग पार्ट में ट्रांसफर कर दिया जाता है। The bottle that enters into the filler is hold by neck holding plate. बोतल जो भराव में प्रवेश करती है, उसे गर्दन से पकड़कर प्लेट में रखा जाता है। The filling valve acted by the cam can realize up and down. कैम द्वारा काम करने वाले फिलिंग वाल्व को ऊपर और नीचे महसूस किया जा सकता है। It adopts pressure filling way. यह दबाव भरने का तरीका अपनाता है। The filling valve opens and begins filling when it moves down and touches the bottleneck, the filling valve move up and leave the bottleneck when it finishes filling. भरने वाला वाल्व खुलता है और भरना शुरू कर देता है जब वह नीचे जाता है और टोंटी को छूता है, तो भरने वाला वाल्व ऊपर चला जाता है और जब वह भरने को पूरा करता है तो टोंटी को छोड़ देता है।

The full bottle is transferred to the capping part through hold neck transition poking wheel. फुल बॉटल को कैपिंग नेक ट्रांजिशन पॉकिंग व्हील के जरिए कैपिंग पार्ट में ट्रांसफर किया जाता है। The stop screwing knife holds the bottle neck, keeps bottle upright not rotating. स्टॉप पेंचिंग चाकू बोतल की गर्दन को पकड़ता है, बोतल को सीधा नहीं घुमाता है। The screw capping head keeps in revolution and autorotation. पेंच कैपिंग सिर क्रांति और ऑटोरोटेशन में रहता है। It can finish a whole capping course including catching, pressing, screwing, discharging through the action of the cam. यह कैम के एक्शन के जरिए कैचिंग, प्रेसिंग, स्क्रूिंग, डिस्चार्जिंग सहित पूरा कैपिंग कोर्स पूरा कर सकता है। The full bottle is transferred to bottle outlet conveyor to the next process through poking wheel. पूर्ण बोतल को पॉकेट व्हील के माध्यम से बोतल प्रक्रिया कन्वेयर को अगली प्रक्रिया में स्थानांतरित किया जाता है। The whole machine is enclosed with windows, the height of enclosed window is higher than the peak of the 3 in 1 machine, in the bottom of the enclosed window has return air outlet पूरी मशीन खिड़कियों के साथ संलग्न है, संलग्न खिड़की की ऊंचाई 3 से 1 मशीन के शिखर से अधिक है, संलग्न खिड़की के नीचे में हवा का आउटलेट है

The whole machine is controlled by PLC with touch-screen as the human-machine interface. पूरी मशीन को पीएलसी द्वारा टच-स्क्रीन के साथ मानव-मशीन इंटरफ़ेस के रूप में नियंत्रित किया जाता है। The amount of the drinks in the storage tank can be controlled automatically. स्टोरेज टैंक में पेय की मात्रा को स्वचालित रूप से नियंत्रित किया जा सकता है। The filling and capping will be stopped automatically when there is no bottle. बोतल न होने पर फिलिंग और कैपिंग अपने आप बंद हो जाएगी। When bottles are cramped wrongly or when caps are not available, the machine can be stopped automatically. जब बोतलों को गलत तरीके से क्रैंप किया जाता है या जब कैप्स उपलब्ध नहीं होते हैं, तो मशीन को स्वचालित रूप से रोका जा सकता है।

1. इस कार्बोनेटेड फिलिंग मशीन लाइन जिसमें मोनोब्लॉक रिंग फिलिंग कैपिंग 3 इन 1 मशीन, वार्निंग टनल, बॉटल ड्रायर (एयर नाइफ), ऑटोमेटिक सिकुड़ स्लीव लेबलिंग मशीन, स्टीम हटना टनल, इंक जेट प्रिंटर, फिल्म हटना रैपिंग पैकिंग मशीन आदि शामिल हैं।

2. बोतल की क्षमता: 500 मिली

3. भरने की गति: 3500 bph।

फ़ीचर:

1. Except the down framework, the transmission parts and some parts that must be made of special materials. 1. डाउन फ्रेमवर्क को छोड़कर, ट्रांसमिशन पार्ट्स और कुछ हिस्से जो विशेष सामग्री से बने होने चाहिए। Other spare parts are made of stainless steel 304. अन्य स्पेयर पार्ट्स स्टेनलेस स्टील 304 से बने हैं।

2. रोलर असर स्टेनलेस स्टील से बना है, सीलिंग रिंग ईपीडीएम सामग्री से बना है, और प्लास्टिक यूएमपीई से बना है।

3. ग्रिपर स्टेनलेस स्टील से बना होता है, जिस स्थिति में टोंटी को पकड़ कर रखा जाता है वह भी पारंपरिक स्टील ग्रिपर की तुलना में स्टेनलेस स्टील से बना होता है, यह बहुत अधिक स्वच्छता, टिकाऊ और जल्दी पहनने वाले भागों में नहीं होता है। रबर ग्रिपर द्वारा प्रदूषित होने से बच सकते हैं।

4. The gripper equipped with high-efficient spray nozzle, it can develop to any position of inwall of the bottle, and can save rinsing water. 4. ग्रिपर उच्च कुशल स्प्रे नोजल से सुसज्जित है, यह बोतल के किसी भी स्थिति में विकसित हो सकता है, और पानी को बरसने से बचा सकता है। There is a cover above the spray nozzle which can prevent water spilling; स्प्रे नोजल के ऊपर एक आवरण होता है जो पानी के छींटे को रोक सकता है; and there are regulatory recycle slot and recycle pipes under the nozzles. और नोजल के तहत नियामक रीसायकल स्लॉट और रीसायकल पाइप हैं।

5. Rinsing समय 4 सेकंड के लिए गारंटी दी जा सकती है।

6. विभिन्न बोतल ऊंचाई के लिए अनुकूलित करने के लिए रोटरी भागों की ऊंचाई को समायोजित करके

7. प्रेरणा गियर द्वारा पारित ढांचे में संचालित प्रणाली से ली गई है।

8. रिंसिंग पानी की आपूर्ति को सॉलोनॉइड वाल्व द्वारा नियंत्रित किया जाता है

तकनीकी मापदंड
